가민 바리아515 브레이크등 만들기



가민 속도계를 사용한다면 Connect IQ가 있습니다

커넥트 앱에서 IQ스토어에 light를 검색하면 'Smart Bike Lights'라는 데이터 필드가 나옵니다



해당 글은 가민520을 기준으로 작성합니다

520보다 상위 기종은 다르기보다는 사용 가능한 기능이 더 많습니다



저는 최근에 전조등까지 구매하여 주간(일출~일몰)에는 둘 다 off / 야간(일몰~일출)에는 둘 다 자도용 밝기로 설정해놨습니다

집에서 나가면 차도이기 때문에 출발은 수동으로 차도 밝기에 맞춰서 출발하고 차도만 탄다면 굳이 변경할 필요가 없지만 자도로 진입하면 눈부심 때문에 자도모드로 변경해야 합니다

간단하게 변경하기 위하여 이렇게 했습니다



사용법만 확인하시고 설정은 개인에 맞춰하시면 됩니다





---

- 설정 방법 -



GitHub - maca88/SmartBikeLights: Garmin application for ANT+ bike lights

위 사이트에 가시면 사용법이 간단하게 나와 있습니다



대략적인 사용법을 익혔으면 아래 사이트로 가서 설정을 합니다



Lights Configurator (Smart Bike Lights)





연동해서 조작할 속도계를 선택합니다







뒤에 속도 단위나 시간 단위도 수정하셔도 됩니다

붉은 글씨는 필수 선택지입니다

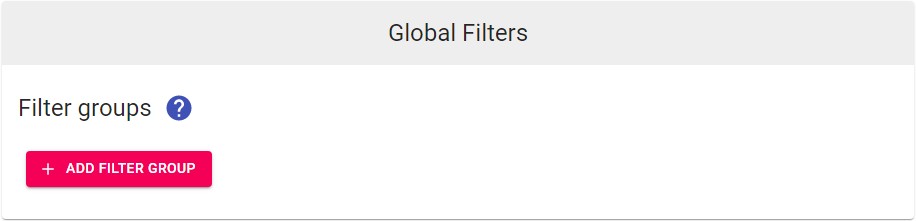

기기를 선택하면 전역 필터가 나오는데

이 부분은 선행조건입니다

이 조건이 맞아야 나중에 설정할 동작들이 동작합니다

생략하셔도 괜찮습니다







필터 그룹을 추가하고

필터를 추가하면 조건이 나옵니다

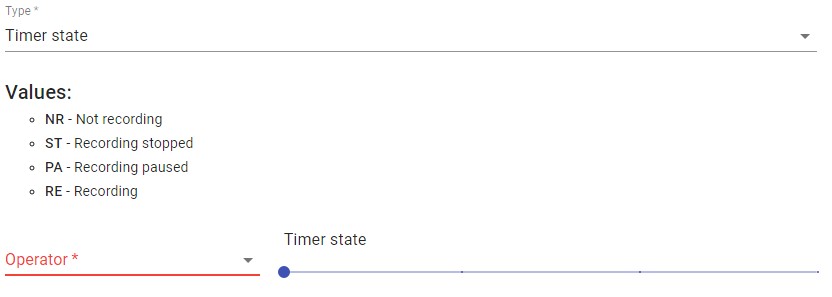

저는 가민의 기록 상태에 따라서 동작하도록 설정을 하려고 하기에 Timer state를 선택했습니다

그러면 범위와 기준값을 설정할 수 있는 화면이 나옵니다



범위는 Operator을 누르면 리스트가 나옵니다

Equal to는 해당 값에서만 동작하고

Greater than은 해당 값을 제외하고 그래프상 우측에 있는 값일 때 동작합니다

Lower than은 해당 값을 제외하고 그래프상 좌측에 있는 값일 때 동작합니다

추가 업데이트 값

Greater than or Equal과 Lower than or Equal의 설정 값이 추가되었습니다



Greater than과 NR을 선택하면 기록을 시작을 한번은 눌러줘야 동작합니다

브레이크등만 설정하실 분들은 Equal과 ER을 하시거나 Greater than과 NR을 선택하시면 될 것 같습니다



필터와 필터 그룹을 추가할 수 있는데

제 예상은 하나의 필터 그룹에 여러 필터를 적용하면 AND로 적용되고

서로 다른 그룹으로 적용하면 OR로 적용될 듯합니다

AND는 모든 조건이 성립해야 동작, OR는 하나만 성립해도 동작



저는 하나의 그룹과 하나의 필터만 하고 넘어가겠습니다

하나씩 테스트해보려고요







위 전역 필터에서 설정한 조건에서 동작할 전조등이나 후미등을 선택하시면 됩니다



우선 후미등만 선택하겠습니다







Default mode는 전역 필터가 성립되었을 때 기본적으로 동작될 모드입니다

아마 브레이크등만 설정한다면 해당 모드에서만 브레이크등이 동작할 것입니다







이제 후미등이 어떤 조건에서 어떤 동작을 할지를 정하기 위해서

필터 그룹을 추가합니다

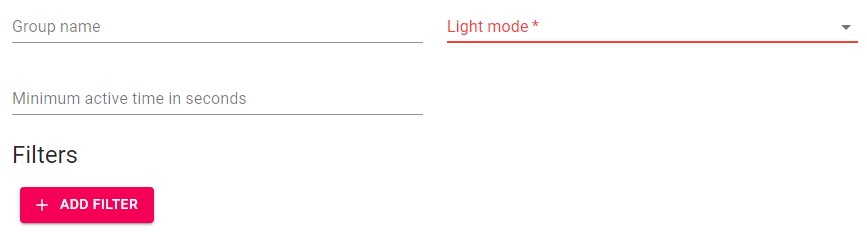

Light mode는 아래 추가할 필터가 성립되면 동작할 모드입니다







그룹 네임은 속도계에 데이터 필드가 넓을 경우 실행 중인 그룹의 이름이 나온다고 합니다



저는 감속을 하면 가장 밝은 점등 상태가 되도록 Solid를 선택했고

2초 동안 들어오도록 했습니다







필터를 추가하면 언제 위에서 정한 Solid모드가 2초 동안 동작할지 정하는 조건이 나옵니다

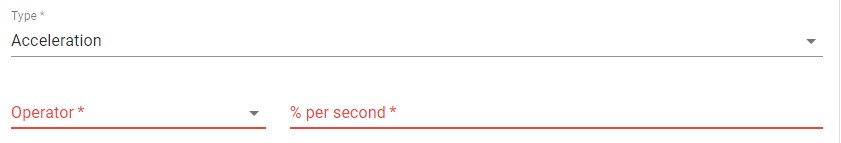

Acceleration(가속)을 선택하면 가속과 감속 범위를 정할 수 있습니다

% per second를 -값으로 하면 감속이고 +값으로 하면 가속입니다



% 값인데 개발자 설명을 보면 15km/h로 달리다 10km/h로 감속하면 -50% 값이라고 합니다

이전 속도에서 현재 속도로 감소 값이 현재 속도의 몇% 인지를 말하는 것 같습니다

-50%이면 30km/h로 달릴 땐 20km/h로 줄어야만 동작합니다

15km/h로 달릴 땐 5만 감속해도 동작하는데 30km/h로 달리면 10이 감속되어야 동작합니다



해당 기능의 단점이라면 단점입니다

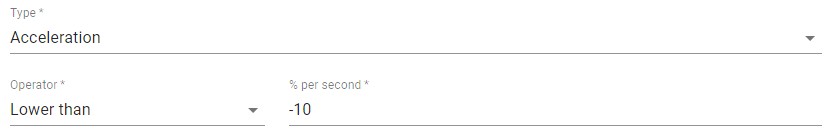

저는 -10%로 했습니다

자전거도로에서만 사용할 예정이라 빨리 달려봐야 30초 중반이니

속도에 따라 2~4km/h만 감속해도 동작할 듯합니다



반응형





모든 설정이 끝나면 하단에 COPY TO CLIPBOARD를 눌러서 가민 커넥트 앱에서

해당 IQ앱 설정에 붙여 넣으시면 됩니다



---



라이딩 후 커넥트에 후미등이 언제 어떤 모드로 들어왔는지 데이터가 나옵니다

-10% 했을 때 감속마다 들어오지는 않는 듯합니다

아무래도 센서가 아닌 소프트웨어로 수치 값으로 하다 보니 오차가 있지 않을까 싶네요



다음에는 조금 더 예민하게 조절해봐야겠습니다
